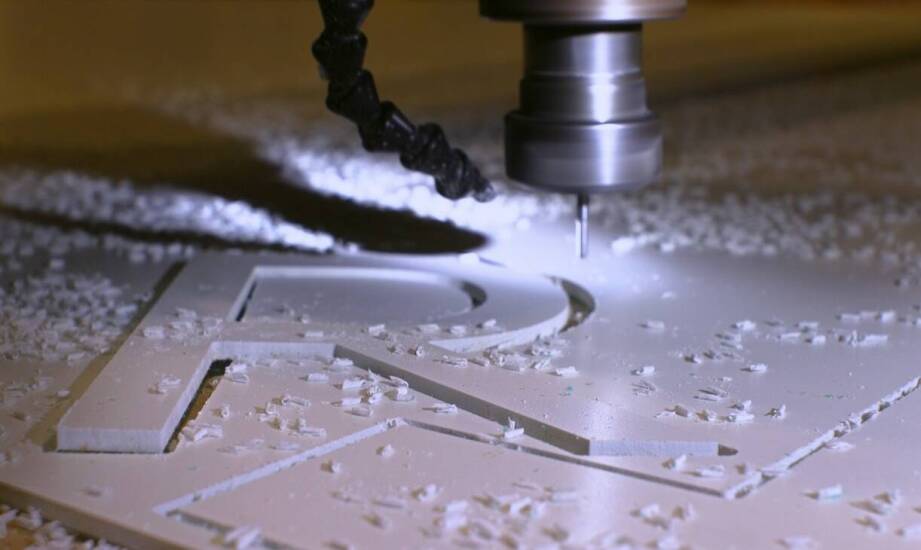

Jak przygotować projekt plexi, żeby cięcie CNC nie wymagało poprawek

Jak przygotować projekt plexi, żeby cięcie CNC nie wymagało poprawek

Błędy pojawiające się na gotowych elementach z plexi bardzo rzadko wynikają z awarii maszyny lub pomyłki operatora. Zazwyczaj źródłem problemu jest sam projekt, w którym nie uwzględniono specyfiki fizycznej szkła akrylowego oraz ograniczeń technicznych urządzeń skrawających. Prawidłowo przygotowana dokumentacja pozwala uniknąć kosztownych poprawek, dodatkowego szlifowania krawędzi czy powtórnego wycinania detali. Kiedy inżynier lub projektant zrozumie zasady rządzące pracą frezu, cały proces produkcyjny przebiega płynnie od pierwszego uruchomienia programu. Niezależnie od tego, czy powstaje mała osłona maszyny, czy duża szyba jachtowa, technologiczne reguły gry pozostają niezmienne.

Wpływ grubości materiału i geometrii na jakość krawędzi

Grubość obrabianej płyty bezpośrednio determinuje sposób prowadzenia narzędzia. W przypadku arkuszy o grubości do trzech lub czterech milimetrów proces przebiega stosunkowo szybko, a siła nacisku jest niewielka. Należy jednak pamiętać, że powierzchnia po frezowaniu pozostaje matowa i wymaga mechanicznego polerowania. Sytuacja komplikuje się przy materiałach grubszych, na przykład przekraczających dziesięć milimetrów. Wtedy narzędzie musi zbierać surowiec warstwami po około jednym milimetrze, a praca wymaga bezwzględnego stosowania odpowiedniego chłodziwa. Zapobiega to topieniu się tworzywa pod wpływem wysokiej temperatury tarcia. Nowoczesne urządzenia radzą sobie z płytami o grubości nawet pięćdziesięciu milimetrów, ale wymusza to precyzyjny dobór obrotów wrzeciona i prędkości posuwu.

Kolejnym powszechnym błędem projektowym jest rysowanie niemożliwych do wycięcia kształtów. Wewnętrzne narożniki detalu nigdy nie mogą być idealnie ostre, ponieważ pracujący frez ma przekrój koła. Zawsze zostawia on za sobą promień odpowiadający połowie jego średnicy, co w praktyce oznacza wielkość od jednego do trzech milimetrów. Zbyt małe promienie cięcia często skutkują nierównościami krawędzi lub miejscowym przegrzaniem tworzywa. Podobnie wygląda kwestia wycinania niewielkich otworów. Średnice mniejsze niż trzy milimetry bywają bardzo trudne do wykonania w jednym przejściu maszyny. Dostosowanie geometrii do fizycznych wymiarów narzędzia to podstawowy krok do uzyskania perfekcyjnego detalu bez strat materiałowych.

Prawidłowa struktura pliku i powtarzalność obróbki

Maszyna wykonuje tylko to, co odczyta z dostarczonego pliku wektorowego. Podstawowym wymogiem jest przygotowanie rysunku w formacie DXF, CDR lub AI. Aby sterownik prawidłowo wygenerował ścieżkę dla wrzeciona, dokumentacja musi spełniać kilka żelaznych reguł:

  • skala jeden do jednego z jednostkami wyrażonymi w milimetrach,
  • wszystkie obiekty wektorowe umieszczone na jednej płaszczyźnie roboczej,
  • spójne polilinie bez przerw w obrysie kształtu.

W tym kontekście kluczowe jest stosowanie wyłącznie zamkniętych konturów bez podwójnych linii, co zapobiega błędnej interpretacji projektu. Nakładające się na siebie krzywe często sprawiają, że frez niepotrzebnie przechodzi dwukrotnie przez to samo miejsce i niszczy krawędź detalu. Pozostawienie niedomkniętych kształtów powoduje z kolei przerywanie pracy i wymaga żmudnego poprawiania kodu.

Gdy cyfrowy rysunek jest bezbłędny, do gry wkracza technologia. Precyzyjne komputerowe cięcie plexi pozwala dokładnie przetłumaczyć wirtualny pomysł na fizyczny obiekt. Sterowanie numeryczne gwarantuje absolutną powtarzalność, co odgrywa szczególną rolę przy produkcji elementów wymagających idealnego spasowania z innymi częściami. Dobrym przykładem są szyby, owiewki i panele przeznaczone do montażu na jednostkach pływających. Działająca w tej branży firma Pleximac dostarcza dedykowane przeszklenia dla stoczni Jeanneau, Mazury oraz Corsiva. Tworzenie takich elementów wymaga uwzględnienia nie tylko sztywnych wymiarów, ale też złożonych krzywizn kadłuba jachtu. Bez perfekcyjnie przygotowanego pliku CAD wycięcie tak skomplikowanego kształtu byłoby niemożliwe.

Ostateczny wygląd i funkcjonalność każdego elementu wynikają ze ścisłej współpracy projektanta z technologiem. Nawet najbardziej zaawansowane obrabiarki nie zrekompensują błędów popełnionych na etapie tworzenia wektorów. Zrozumienie zachowania szkła akrylowego pod wpływem frezu pozwala projektować formy estetyczne i powtarzalne. Wyeliminowanie ostrych kątów wewnętrznych, dobranie odpowiedniej grubości płyty oraz dbałość o czystość linii to fundamenty udanej produkcji. Płynne przejście od wizji do gotowego przedmiotu zależy od traktowania materiału, oprogramowania i maszyny jako jednego, nierozerwalnego systemu.
